Durante esta jornada técnica organizada por EQA Laboratorios en colaboración con Sika España, profesionales del sector de la construcción pudieron conocer de primera mano distintos sistemas innovadores orientados a la transformación y rehabilitación de infraestructuras y edificación industrial.
La jornada reunió diferentes ponencias técnicas y demostraciones experimentales enfocadas en la validación de soluciones de refuerzo estructural, anclajes químicos, sistemas CFRP (Carbon Fiber Reinforced Polymer) y tecnologías avanzadas aplicadas al hormigón y la madera estructural.
La colaboración estratégica entre EQA Laboratorios como entidad acreditada de control de calidad y Sika España como fabricante de referencia permite cerrar el círculo de la calidad estructural: desde la prescripción y el diseño del material hasta su validación en condiciones reales de carga.
Validación experimental de sistemas de refuerzo

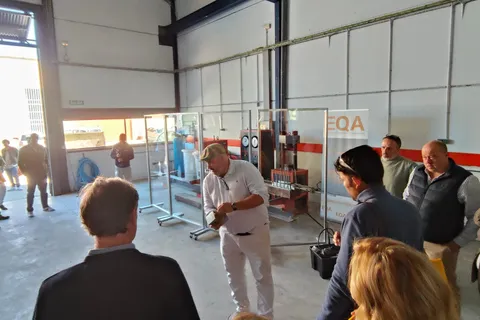

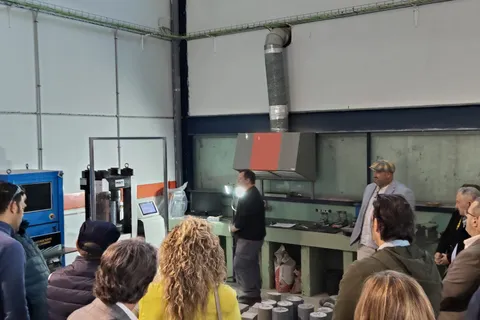

Durante la fase práctica de la jornada se ejecutaron y ensayaron en vivo diversos especímenes para contrastar los modelos analíticos frente al comportamiento real de las soluciones de refuerzo.

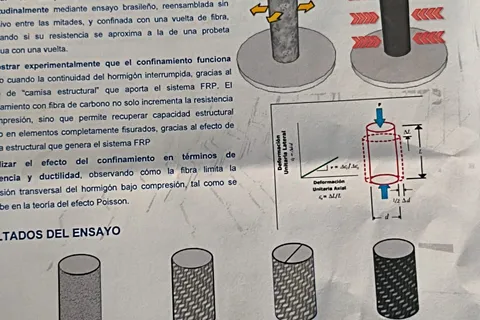

Ensayo 1 - Compresión de probetas confinadas con fibra de carbono
Se realizaron ensayos de resistencia a compresión sobre probetas cilíndricas de hormigón de dimensiones estándar (15x30 cm), comparando el comportamiento del hormigón en masa frente a probetas confinadas externamente mediante tejido de fibra de carbono de alta resistencia.
Resultados del Ensayo de Confinamiento
| Muestra de Ensayo | Resistencia de Rotura | Efecto Estructural | Incremento |
|---|---|---|---|
| Hormigón en masa (Sin refuerzo) | 38 - 44 MPa | Fallo frágil por desprendimiento | Referencia |
| Confinamiento CFRP (2 vueltas) | 58 - 62 MPa | Excelente confinamiento y ductilidad | +60% aprox. |
El sistema demostró una gran eficiencia para aumentar de forma sustancial la capacidad de carga del hormigón sin incrementar su sección geométrica, lo cual es crítico en proyectos de rehabilitación estructural e incremento de cargas de servicio.

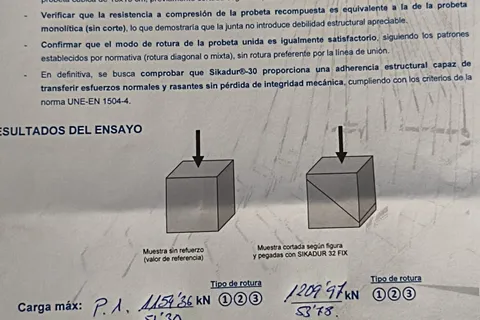

Ensayo 2 - Comprobación de resinas epoxídicas frente a esfuerzos normales y rasantes

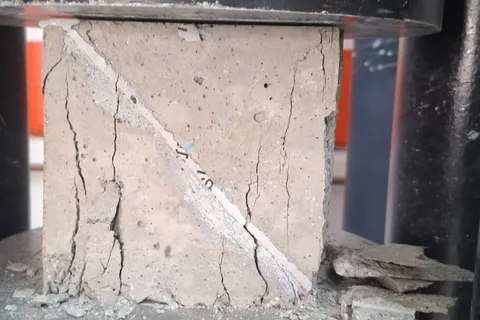

Ensayos de resistencia mecánica e integridad física realizados sobre probetas cúbicas de 15x15 cm para validar el comportamiento estructural y la adherencia en junta de hormigonado de resinas epoxídicas de alta tecnología.
Comportamiento del Monolito y Adherencia
Los resultados evidenciaron que la junta adherida con resina epoxi transmite eficazmente los esfuerzos normales y rasantes entre el hormigón nuevo y el endurecido, comportándose la unión como un elemento monolítico continuo con 0% de pérdida estructural.

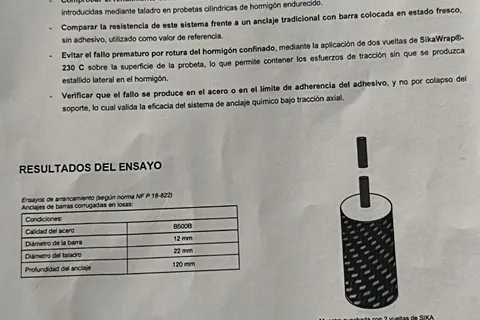

Ensayo 3 - Ensayos de arrancamiento o tracción en probetas cilíndricas de 15x30

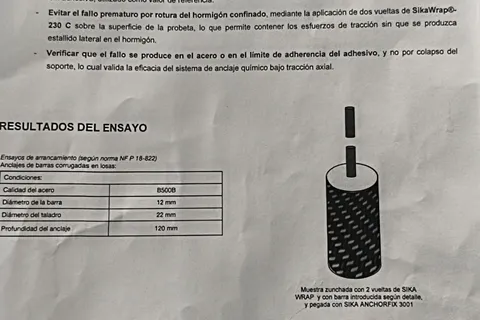

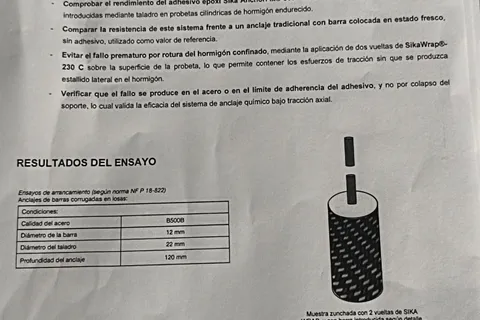

Se realizaron ensayos de tracción directa sobre anclajes metálicos instalados en probetas cilíndricas de hormigón de 15x30 cm para comprobar la adherencia y capacidad portante bajo condiciones de anclaje de alta exigencia.
Configuración Avanzada del Ensayo
- Barra de acero corrugado de diámetro Ø12 mm
- Profundidad de anclaje de 120 mm
- Adhesivo estructural de base epoxi pura Sika AnchorFix®-3001
Resultados del Ensayo de Tracción

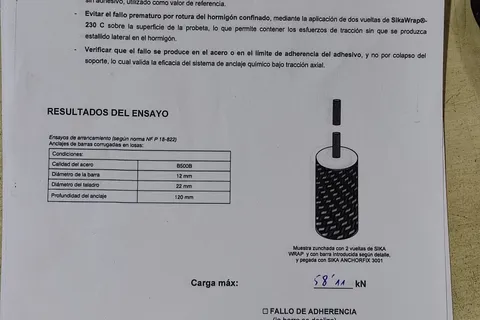

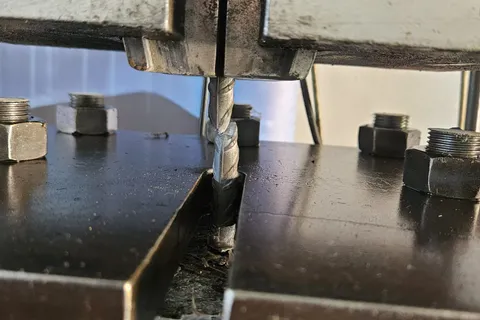

El ensayo de arrancamiento concluyó con la plastificación y rotura última del acero a una carga de ≈58 kN, sin que se produjese deslizamiento del adhesivo ni fallo por cono de hormigón. Este resultado valida plenamente el anclaje químico, demostrando que el adhesivo superó la resistencia última a tracción del propio acero.

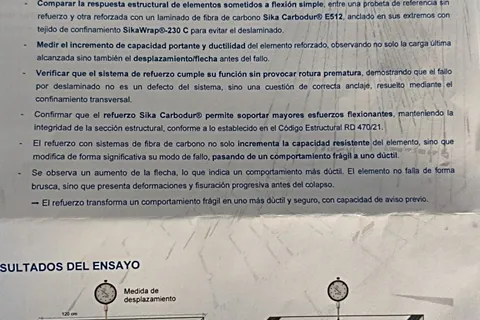

Ensayo 4 - Refuerzo estructural a flexión
Ensayos sobre probetas prismáticas de hormigón armado de 10x15x120 cm sometidas a flexión en tres puntos, orientados a evaluar el incremento de capacidad resistente al flexotracción mediante laminados de carbono adheridos externamente.
Capacidad Portante y Ductilidad a Flexión
El refuerzo con laminados CFRP no solo multiplicó por siete la carga de rotura del elemento estructural (pasando de los 5.000 N iniciales a unos extraordinarios 35.000 N), sino que transformó la rotura de una condición frágil y súbita a un comportamiento dúctil y controlado, aportando márgenes de seguridad óptimos para el diseño estructural.
Ensayo 5 - Postensado activo con laminado de carbono en madera estructural
Validación de sistemas innovadores de CFRP aplicados a vigas de madera estructural mediante el empleo de postensado activo de laminados de fibra de carbono.
Postensado Activo en Madera
La aplicación del postensado activo en laminados de carbono sobre vigas de madera estructural demostró ser una solución de enorme rendimiento, permitiendo un incremento de la carga de rotura del 80%. Además, esta tecnología permite contrarrestar de manera activa la deflexión previa del elemento (contraflecha), incrementando sustancialmente su rigidez y vida útil bajo cargas permanentes.
Resumen de la Jornada en Vídeo
A continuación, se comparte el vídeo resumen con las demostraciones prácticas en vivo de los ensayos realizados y las ponencias que formaron parte de esta jornada de innovación estructural:
Galería de Imágenes de la Jornada
A continuación, compartimos una galería completa con fotos de las demostraciones prácticas, ensayos y ponencias técnicas de este encuentro:
Innovación aplicada al sector de la construcción
Este tipo de jornadas técnicas permiten acercar soluciones reales y ensayos experimentales al sector de la construcción, la rehabilitación estructural y la ingeniería civil, facilitando la transferencia de conocimiento práctico entre fabricantes líderes, laboratorios de control acreditados y técnicos especializados.
